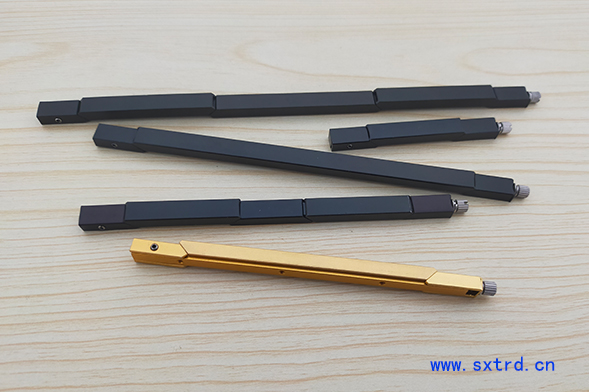

LK21超低式锁紧条

点击下载:LK21系列超低式锁紧条资料

点击进入:LK21系列超低式锁紧条淘宝主页



LK21系列导轨式锁紧条(一体化设计、超长度、高导热性)

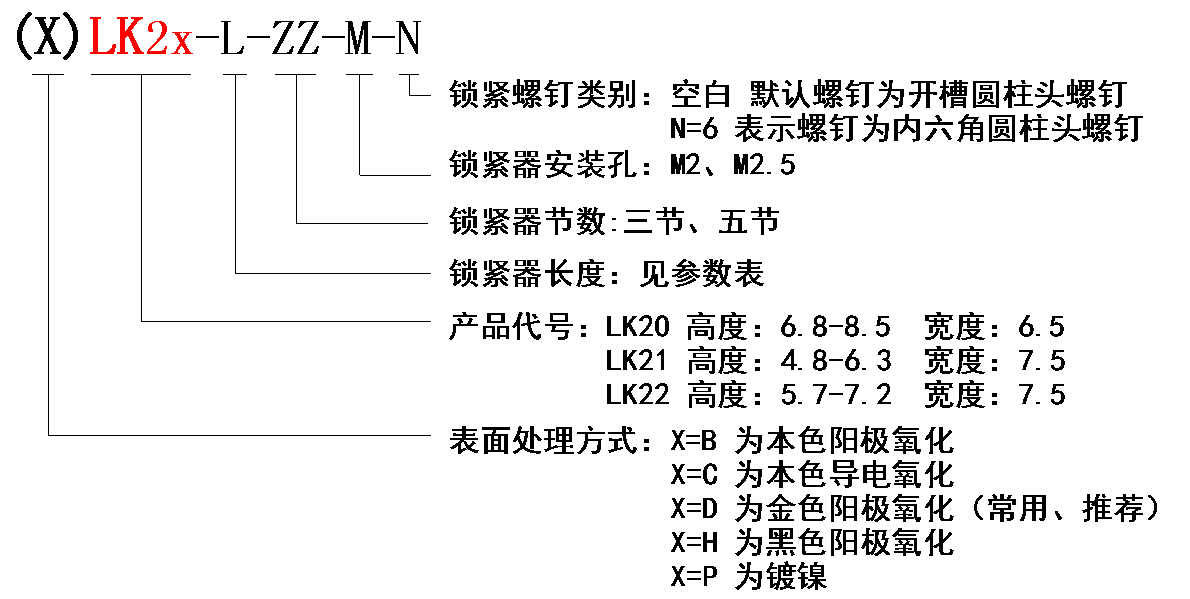

结构图及选型规则



选型示例:例如DLK20-115-03-2-6

D”表示金色阳极氧化表面处理

LK21”表示21系列锁紧条产品

115表示总长度115

03”表示3节锁紧条产品

2”表示M2标准螺纹安装孔

6”表示内六角圆柱头螺钉



上述型号锁紧条配套加固板型号 DLK21PT-115-03-2

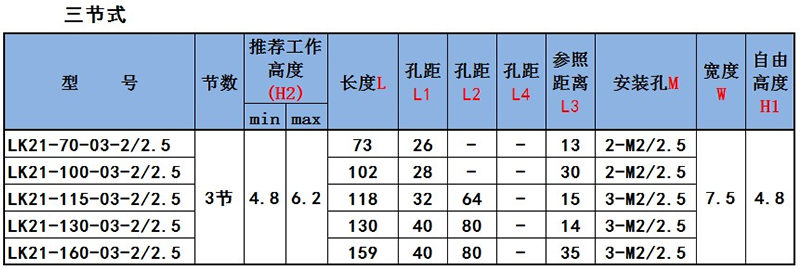

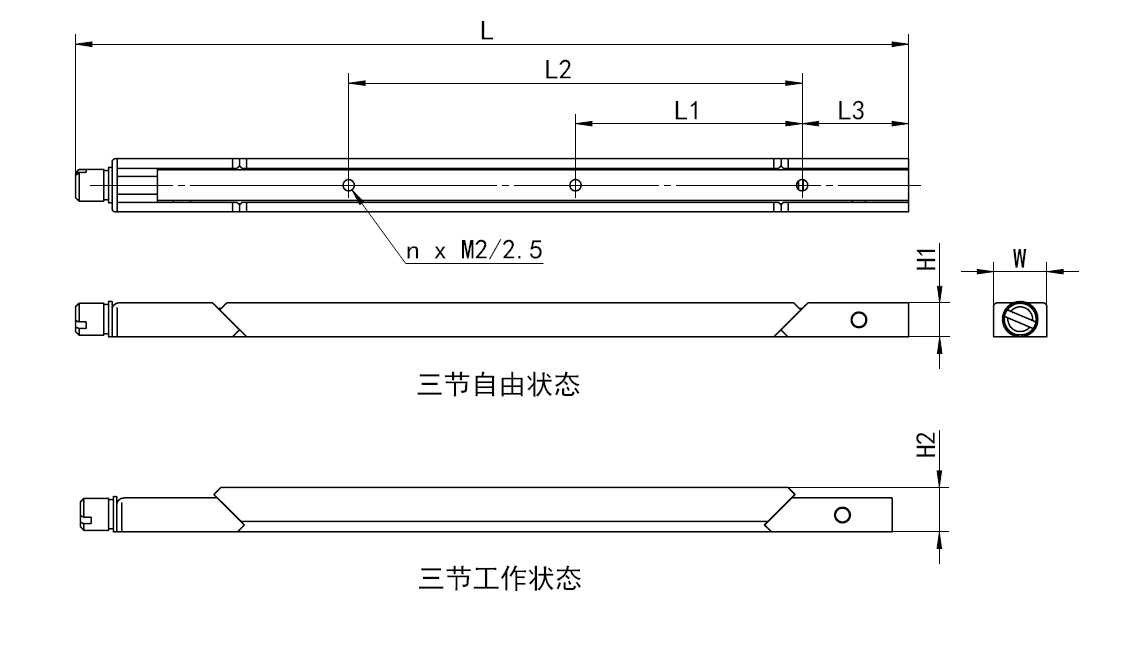

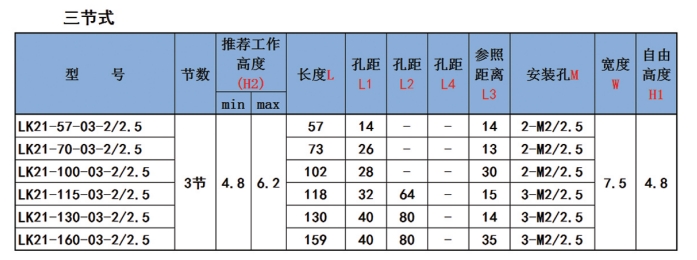

三节导轨式锁紧条

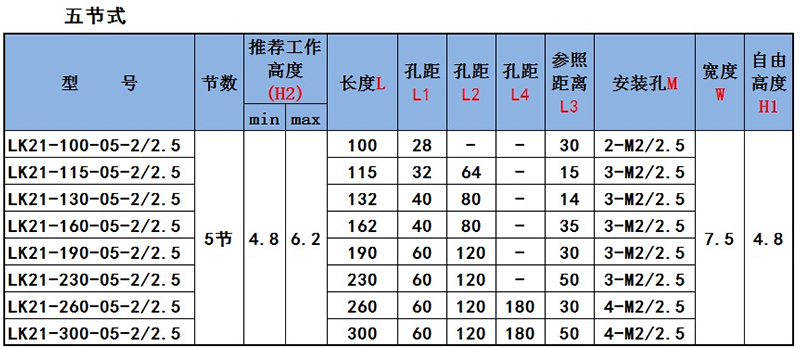

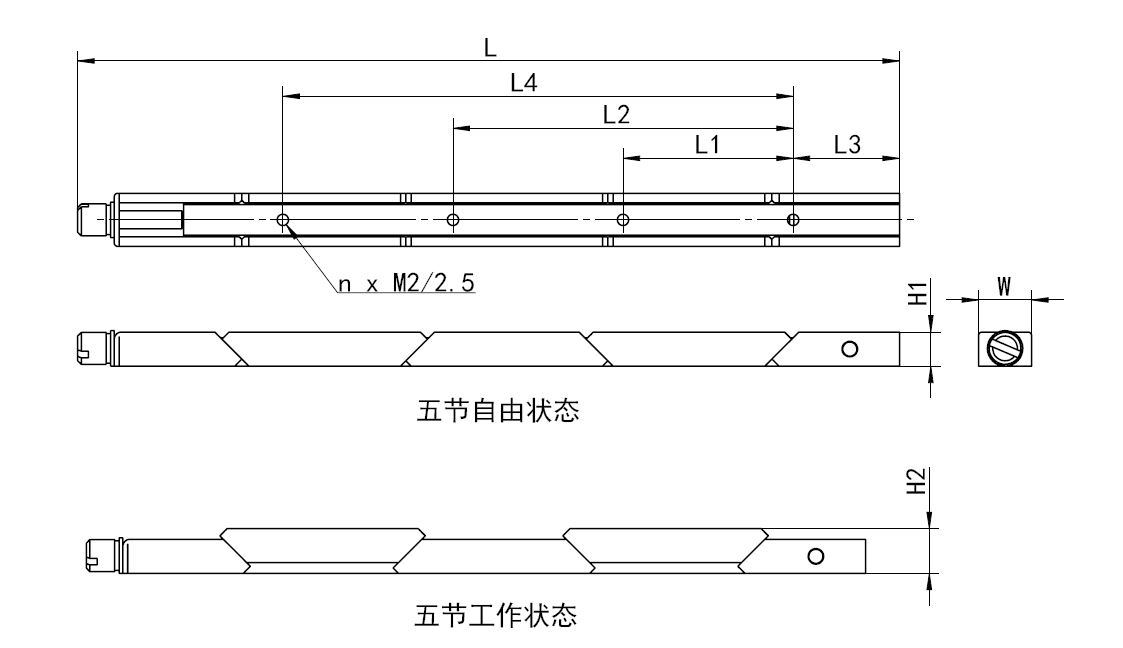

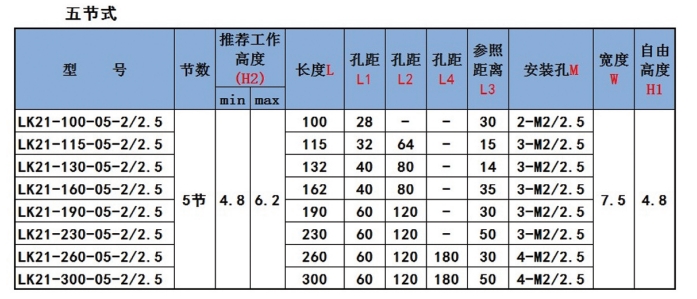

五节导轨式锁紧器





选用材质


性能参数


主螺杆推荐扭矩:1NM

安装孔推荐扭矩:0.3NM

单只重量约为:长度(L,x系数(0.087g


特点


● 提供最大的均匀夹持力

● 导热性高、重量轻

● 一体化设计,尾楔无卡滞

● 特殊长度

● 尾部加装铆钉,防跟转

● 可定制,交货周期短



注:

1LX21系列锁紧条锁紧高度不低于6.3mm

2)尾部铆钉与弹性圆柱销通用

3)安装孔等尺寸,在结构允许的情况下,可按客户要求进行定制,

4)如有需求,请咨询在线客服或销售热线
