LKOX系列弹性电路板锁紧器(弹性设计、自动回位、高环境适应性)

执行标准：Q/140000 LK-2017(企标)   专利号：ZL201721103592.5

   LKOX系列弹性电路板锁紧器是我公司总结我国军用、航空、船舶等行业机箱内部系统安装特点，充分借鉴国外相关产品的优点而设计开发的一种新型产品。其紧固部位采用弹簧结构，自由状态能自动回位，具有优良的接地性和环境适应性，目前已广泛用于军工、航天、航空、船舶等领域。

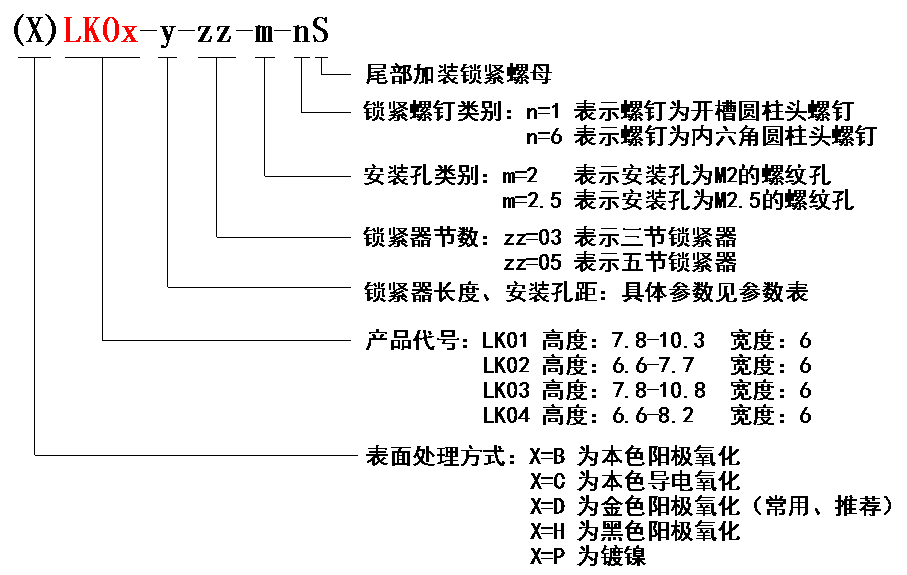

产品结构及选型规则

选型示例：例如（H）LK01-B1-03-2-1S

“H”表示黑色阳极氧化表面处理

“LK01”表示01系列锁紧器产品

“B1”表示总长度115

“03”表示3节锁紧器产品

“2”表示M2标准螺纹安装孔

“1”表示螺杆为开槽圆柱头

“S”表示锁紧器尾部加装锁紧螺母

上述型号锁紧器配套加固板型号 （H）LKPT-B1-03-M2

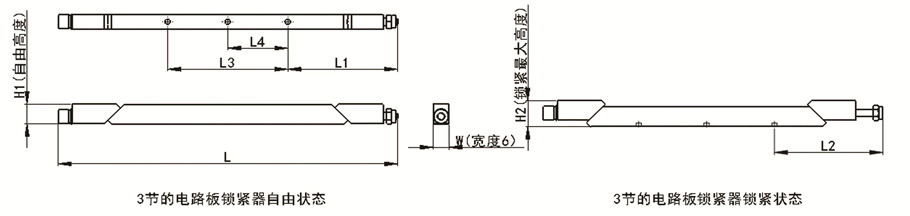

三节弹性电路板锁紧条

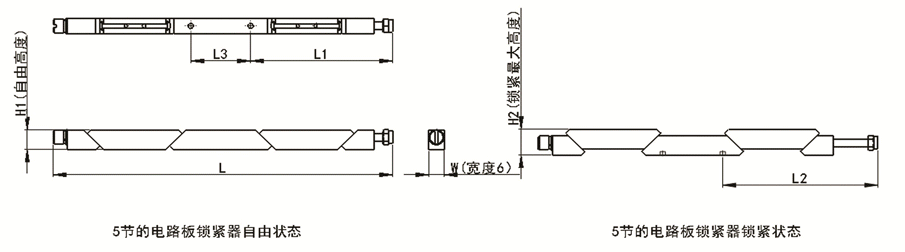

五节弹性电路板锁紧条

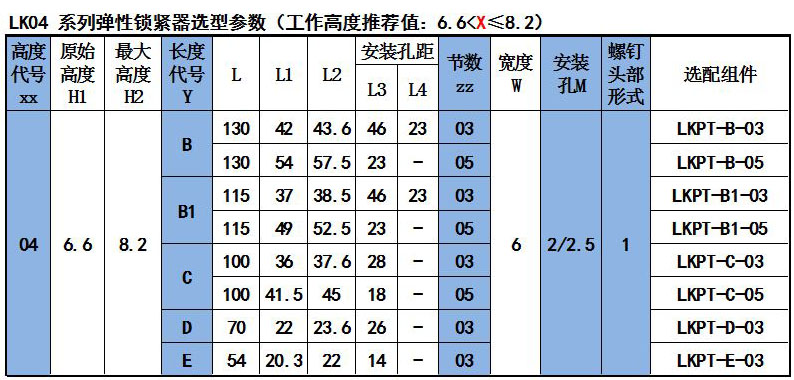

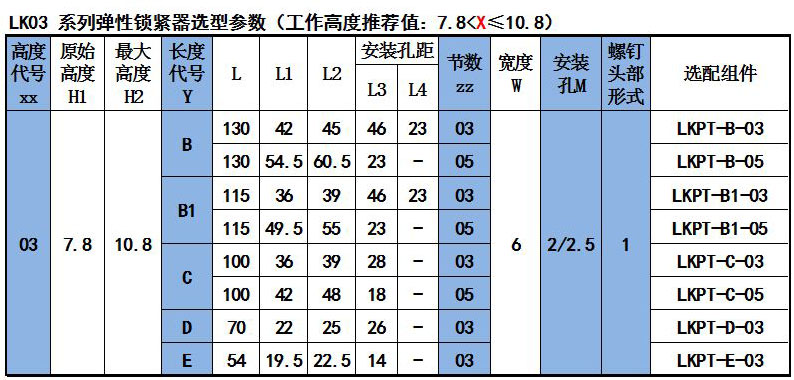

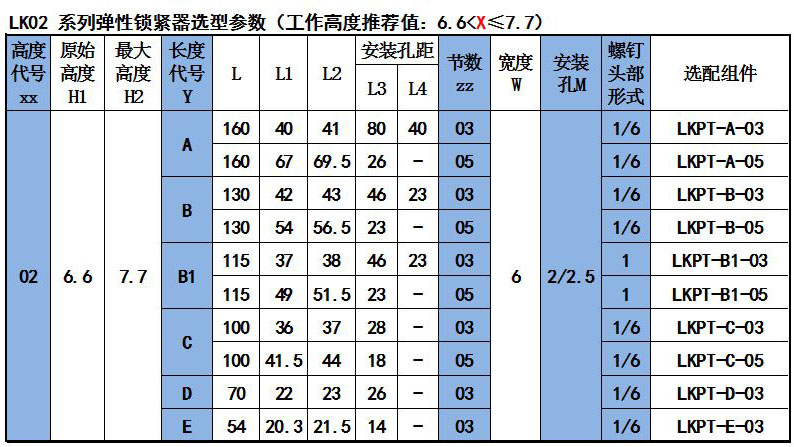

     注：参数表中阴影部分代号为选型主要参数， 表中L的尺寸安装公差为±1mm；

     孔距尺寸公差±0.15mm

性能参数

● 主螺杆推荐扭矩：1NM

● 安装孔推荐扭矩：0.3NM

● 工作温度：-43~+70℃（军用级）

        -30~+60℃（工业级）

● 存储温度：-45~+85℃（军用级）

        -40~+70℃（工业级）

● 安装孔距及尺寸可按需定制

● LK01/02 B1系列均无内六角螺钉

● LK03/04全系列均无内六角螺钉

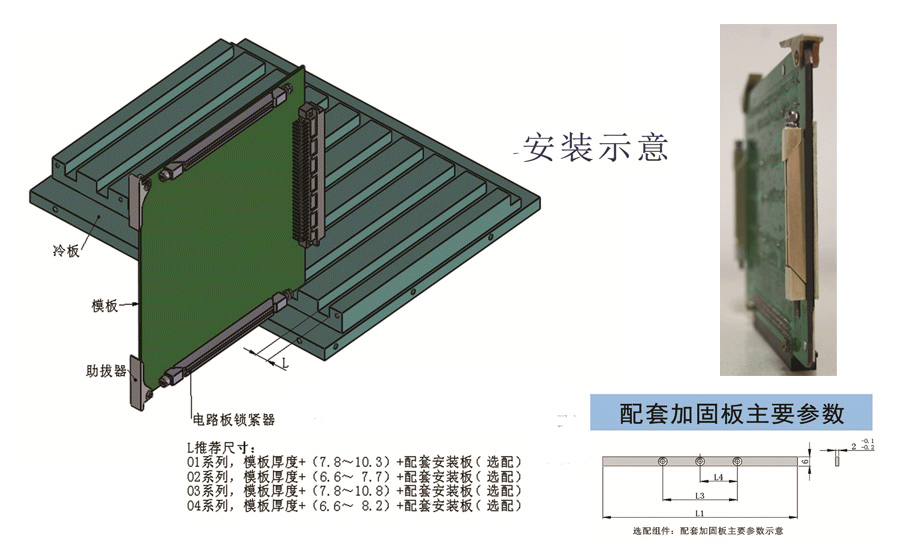

● 配套加固定板尺寸与锁紧器总长度、安装孔距及尺寸一致

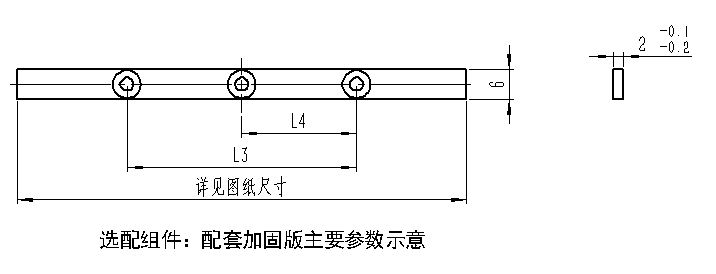

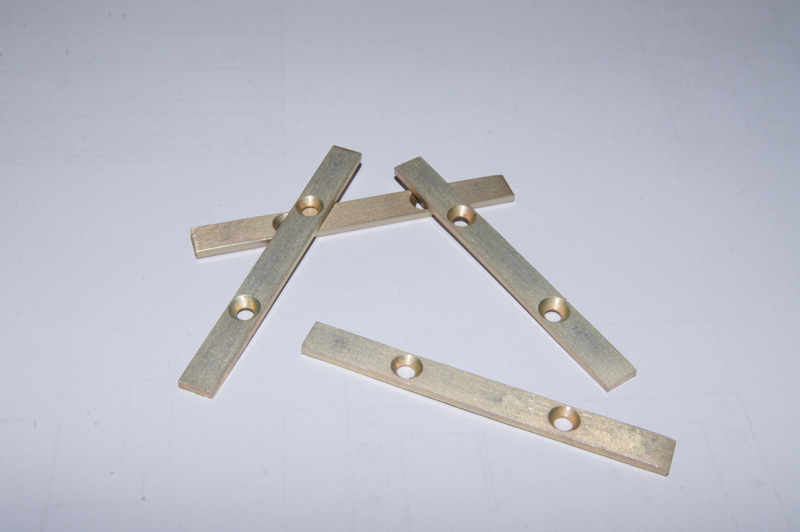

配套安装板外形尺寸
